Ефективність системи опалення залежить не лише від потужності котла чи тепловіддачі радіаторів, а й від правильної циркуляції теплоносія. Серцем цього процесу є циркуляційний насос, який забезпечує безперервний рух нагрітої води по трубах. Хоча номінальна потужність циркуляційного насоса підбирається ще на етапі проєктування системи, його реальна ефективність та енергоспоживання у процесі експлуатації безпосередньо залежать від обраного швидкісного режиму. Більшість стандартних моделей, представлених на ринку кліматичної техніки, оснащені механічним перемикачем на три положення. І саме тут у користувачів, а іноді й у початківців-монтажників, виникає ключове питання щодо оптимізації роботи обладнання. Правильно обраний режим гарантує рівномірний прогрів усіх приміщень, мінімізує витрати на електроенергію та подовжує термін служби самої помпи. У цій статті ми детально розберемо всі технічні нюанси та з’ясуємо, як знайти ідеальний баланс для вашої системи.
Як працює циркуляційний насос у системі опалення та чому швидкість має значення
Циркуляційний насос не створює надлишкового тиску в системі (за це відповідає розширювальний бак і підживлення), його головне завдання — подолати гідравлічний опір труб, фітингів, запірної арматури та самих опалювальних приладів. Теплоносій, нагріваючись у теплообміннику котла, повинен якнайшвидше потрапити до радіаторів, віддати своє тепло повітрю в приміщенні та повернутися назад для нового циклу нагрівання.
Гідравлічний опір та продуктивність
Кожна система опалення має свій унікальний гідравлічний опір. Чим довша магістраль, чим менший діаметр труб і чим більше в системі поворотів та термостатичних клапанів, тим складніше насосу “проштовхнути” через них воду. Змінюючи швидкість обертання ротора, ми безпосередньо впливаємо на напір (здатність долати опір) та витрату (об’єм води, що перекачується за одиницю часу). Якщо ці показники не відповідають реальним потребам системи, виникає дисбаланс, що призводить або до перевитрати енергії, або до недостатнього обігріву.
Три стандартні швидкості: технічні особливості та призначення
Більшість класичних насосів з мокрим ротором мають ручний триступеневий перемикач. Кожна з цих швидкостей відповідає певній споживаній потужності (наприклад, 25 Вт, 40 Вт, 60 Вт) та певним гідравлічним характеристикам.
Перша швидкість (Мінімальна потужність)
Це найбільш економічний та тихий режим роботи. На першій швидкості насос споживає мінімум електроенергії і створює найменший напір. Цей режим ідеально підходить для невеликих одноповерхових будинків або квартир з короткими контурами опалення (до 4-5 радіаторів), де використовуються труби достатнього діаметра з мінімальним гідравлічним опором.
Друга швидкість (Оптимальний баланс)
Заводські налаштування багатьох виробників за замовчуванням встановлені саме на другу швидкість. Це універсальне рішення, яке підходить для більшості стандартних приватних будинків середньої площі (від 80 до 150 кв.м) з двотрубною системою опалення. У цьому режимі насос забезпечує достатній напір для подолання опору стандартної кількості фітингів та радіаторних кранів, зберігаючи при цьому помірне енергоспоживання.
Третя швидкість (Максимальна продуктивність)
На максимальних обертах насос видає свій номінальний максимум напору і витрати. Експлуатація на третій швидкості виправдана у великих багатоповерхових будинках, розгалужених системах зі значною протяжністю труб, а також у старих гравітаційних системах (де труби мають великий об’єм і опір) у разі встановлення насоса на байпас. Також цей режим часто тимчасово використовують під час першого запуску системи для швидкого видалення повітряних пробок через розповітрювачі.

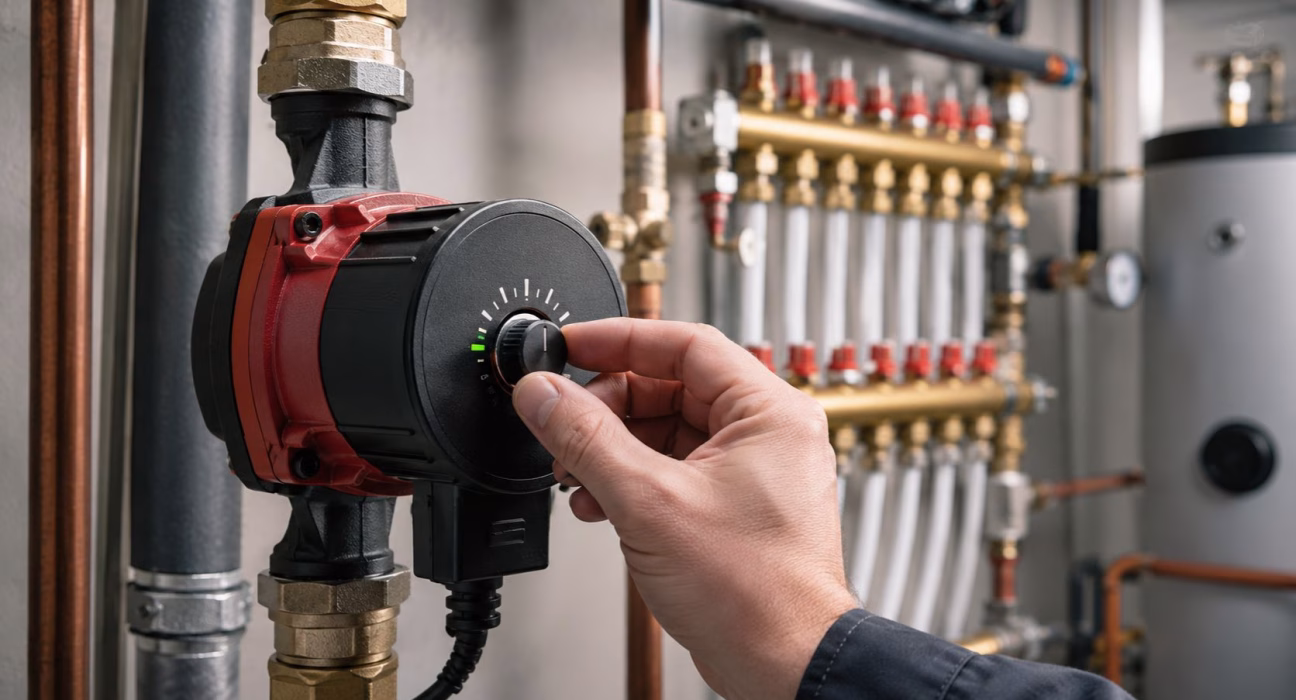

Тож на якій швидкості повинен працювати циркуляційний насос?
Не існує єдиного універсального правила для кожної будівлі, проте є чіткий інженерний алгоритм. Коли виникає завдання визначити, на якій швидкості повинен працювати циркуляційний насос, спеціалісти керуються правилом “температурної дельти” та оцінкою конфігурації трубопроводів. Основна мета — забезпечити таку швидкість руху води, при якій різниця температур між подачею (гаряча вода від котла) та звороткою (охолоджена вода, що повертається) становила б приблизно 15-20 градусів Цельсія для радіаторної системи.
Розрахунок на основі температурної дельти (ΔT)
Найточніший практичний метод налаштування виглядає так:
- Запустіть котел і прогрійте систему до робочої температури (наприклад, 60 градусів на подачі).
- Заміряйте температуру труби на виході з котла і на вході (зворотці).
- Якщо різниця становить понад 20 градусів, це означає, що вода рухається занадто повільно і встигає сильно охолонути в радіаторах. У цьому випадку швидкість треба збільшити.
- Якщо різниця становить менше ніж 10 градусів, вода циркулює занадто швидко, не встигаючи віддати тепло приміщенню. Це прямий сигнал до того, що швидкість потрібно знизити.
Вплив типу опалення: радіатори чи тепла підлога
Тип опалювальних приладів кардинально змінює підхід до налаштування. Системи водяної теплої підлоги є дуже інерційними і мають колосальний гідравлічний опір через сотні метрів тонкої труби (зазвичай 16 мм), укладеної “равликом” або “змійкою”. Для колекторів теплої підлоги найчастіше потрібна друга, а іноді й третя швидкість, щоб “продути” всі контури. Водночас температурна дельта для теплої підлоги повинна бути набагато меншою — близько 5-10 градусів.
Ознаки неправильно підібраного режиму роботи
Якщо у вас немає можливості точно виміряти температуру труб, система сама підкаже, що налаштування виконано некоректно. Зверніть увагу на характерні симптоми.
Наслідки заниженої швидкості
Якщо потужності насоса недостатньо для вашого гідравлічного контуру, ви зіткнетеся з такими проблемами:
- Нерівномірний прогрів: перші радіатори від котла будуть гарячими, а останні в гілці — ледь теплими або взагалі холодними.
- Тактування котла: котел швидко нагріває малий об’єм води навколо себе, відключається, але приміщення залишається холодним.
- Довгий розгін системи: після увімкнення опалення проходить дуже багато часу, перш ніж у кімнатах стане тепло.
- Ризик утворення конденсату: занадто холодна зворотка (особливо у твердопаливних котлах) призводить до випадання конденсату на теплообміннику і швидкої корозії.
Наслідки завищеної швидкості
Робота на невиправдано високих обертах також має серйозні недоліки:
- Акустичний дискомфорт: поява виразного гулу, свисту або шуму потоку води в трубах та особливо в термостатичних клапанах радіаторів.
- Зниження ресурсу обладнання: постійна робота на максимальних обертах пришвидшує знос підшипників і крильчатки насоса.
- Перевитрата електроенергії: різниця в споживанні між першою та третьою швидкістю може становити 40-50 Вт. У перерахунку на цілодобову роботу протягом 6 місяців опалювального сезону це виливається в помітні фінансові витрати.
- Зниження ефективності конденсаційних котлів: занадто гаряча зворотка не дозволяє конденсаційному котлу перейти в режим максимального ККД.
Порівняльна таблиця вибору режиму
Нижче наведено базову таблицю, яка допоможе орієнтовно визначити оптимальний режим залежно від параметрів вашого житла.
| Швидкість насоса | Споживання енергії | Оптимальна площа (орієнтовно) | Рекомендоване застосування | Ознаки для переходу на цей режим |
| 1 (Мінімальна) | 20 – 35 Вт | До 80 кв.м | Короткі однотрубні або двотрубні системи, радіатори з товстими трубами. | Шум води в трубах на вищій швидкості, дуже гаряча зворотка (ΔT < 10°C). |
| 2 (Середня) | 35 – 50 Вт | 80 – 150 кв.м | Більшість стандартних будинків, двотрубні системи з термомозголовками. | Холодні дальні радіатори на першій швидкості, оптимальна дельта ΔT 15-20°C. |
| 3 (Максимальна) | 50 – 75 Вт | Понад 150 кв.м | Колекторні вузли теплої підлоги, великі багатоповерхові будинки, системи з високим опором. | Постійно холодні контури теплої підлоги, занадто велика різниця температур (ΔT > 25°C). |
Примітка: Дані в таблиці є усередненими і можуть відрізнятися залежно від конкретної моделі обладнання (наприклад, 25/40 або 25/60).
Сучасні рішення: насоси з частотним регулюванням (Автоматична швидкість)
Для тих, хто не хоче експериментувати з ручними перемикачами, сучасна індустрія кліматичних систем пропонує енергоефективні насоси з частотним регулюванням (ECM-двигуни). Вони оснащені функціями на кшталт AutoAdapt. Такі помпи мають вбудований мікропроцесор, який безперервно аналізує гідравлічний опір системи.
Коли термоголовки на радіаторах закриваються (у кімнаті стало тепло), опір зростає. Звичайний насос продовжував би “тиснути” з тією ж силою, створюючи шум та перевитрачаючи струм. Інтелектуальний насос миттєво зчитує зміну тиску і автоматично знижує оберти ротора. Це не тільки вирішує проблему акустичного дискомфорту, але й дозволяє знизити споживання електроенергії до фантастичних 3-5 Вт у режимі підтримки.
Висновок
Підводячи підсумки, можна сформулювати золоте правило налаштування: завжди починайте тестування системи з найнижчої (першої) швидкості. Дайте опаленню попрацювати кілька годин, стабілізуватися та перевірте температуру всіх радіаторів. Якщо найвіддаленіші прилади обігріву залишаються холодними, або котел вмикається занадто часто, переведіть перемикач на другу швидкість. Використання третьої швидкості має бути обґрунтованим технічною необхідністю (велика площа, тепла підлога, високий гідравлічний опір), а не бажанням “нагріти будинок швидше”. Грамотне балансування гідравліки — це запорука довговічності вашого обладнання, економії на комунальних платежах та бездоганного теплового комфорту у вашому домі.
Поширені запитання (F.A.Q.)
Чому шумить або гуде циркуляційний насос у системі опалення?
Найчастіша причина неприємного шуму, гулу або свисту в трубах — занадто висока швидкість роботи насоса. Якщо прилад працює на третій швидкості у невеликій системі, він створює надлишковий тиск, з яким не справляється гідравлічний контур.
Щоб усунути акустичний дискомфорт, спробуйте перемикнути помпу на нижчу (першу або другу) швидкість.
На якій швидкості ставити насос для теплої підлоги?
Контури водяної теплої підлоги мають колосальний гідравлічний опір через велику довжину тонких труб (зазвичай 16 мм). Щоб «проштовхнути» воду через них, для колекторів теплої підлоги найчастіше встановлюють другу, а для значних площ — третю швидкість.
Теплоносій має рухатися швидко, щоб різниця температур між подачею та звороткою становила не більше 5–10°C.
Як зрозуміти, що швидкість насоса опалення замала?
Головний симптом — нерівномірний прогрів будинку. Перші радіатори від котла будуть гарячими, а найдальні — ледь теплими або повністю холодними.
Також про недостатню швидкість свідчить часте увімкнення/вимкнення котла (тактування) і занадто холодна труба зворотки (якщо різниця температур між нагрітою та охолодженою водою перевищує 20°C). У такому разі швидкість варто збільшити.
Чи можна постійно тримати циркуляційний насос на 3 швидкості?
Робити це без явної технічної необхідності не рекомендується. Постійна робота на максимальних обертах пришвидшує знос крильчатки та підшипників, створює зайвий шум у термостатичних клапанах і призводить до відчутної перевитрати електроенергії (до 40-50 Вт різниці порівняно з першою швидкістю).
Що краще: 1 чи 2 швидкість на насосі опалення?
Універсальне правило налаштування: завжди починайте роботу з першої швидкості. Вона найбільш економічна та тиха. Дайте опаленню прогрітися кілька годин.
Якщо у найвіддаленіших кімнатах тепло і комфортно, перша швидкість — ваш ідеальний вибір. Переходити на другу швидкість потрібно лише тоді, коли ви помітили, що дальні радіатори не прогріваються належним чином.
