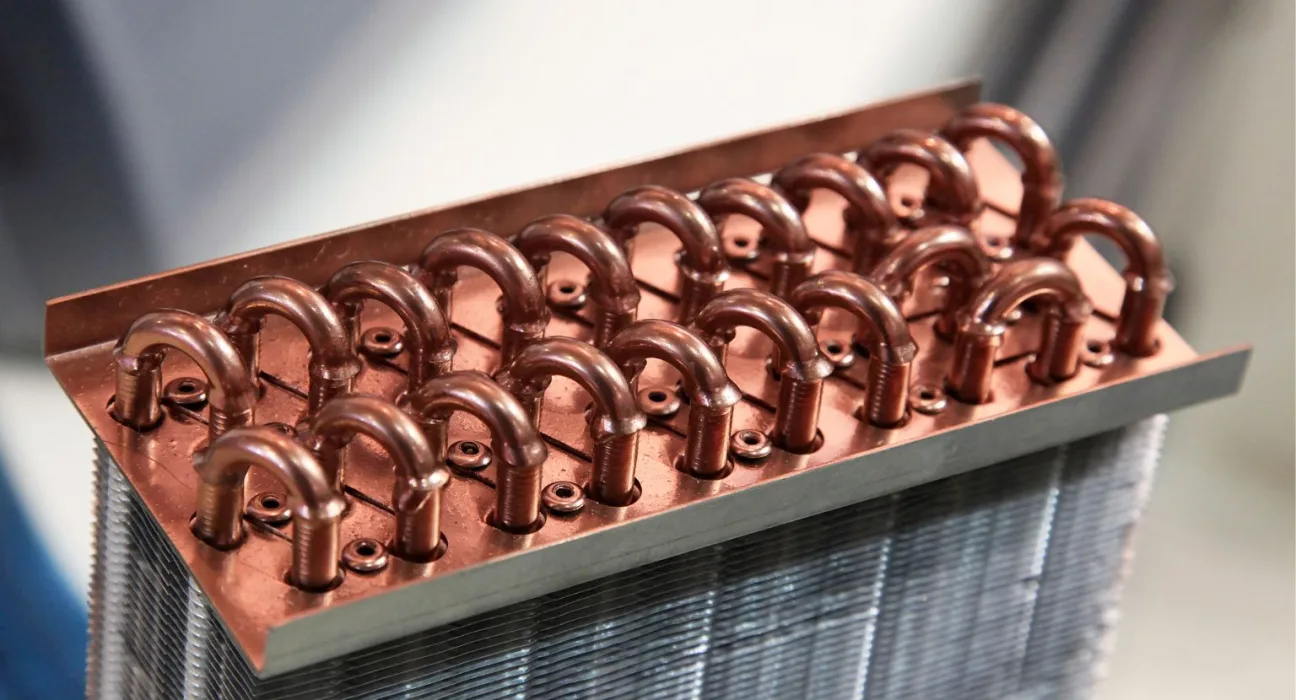

Теплообменное оборудование стало неотъемлемой частью современной промышленности и быта. Эти устройства передают тепловую энергию от одной среды к другой, обеспечивая эффективную работу систем отопления, охлаждения и производственных процессов. Разнообразие задач породило множество конструктивных решений. Какие теплообменники бывают, и чем они отличаются друг от друга – об этом подробно расскажем в материале.
Основная классификация: какие теплообменники бывают по принципу действия
Первое, что нужно понимать о теплообменниках – это различия в самом принципе их работы. Существует три основных типа, каждый из которых решает свои специфические задачи.
Рекуперативные теплообменники
Рекуперативные теплообменники – самый распространенный класс оборудования. В них две среды движутся по разным каналам, разделенным теплопроводной стенкой. Происходит передача тепла, но сами жидкости или газы не смешиваются. Металлическая перегородка обеспечивает герметичность контуров.
Основные особенности рекуперативных систем:
- Непрерывная стабильная работа
- Среды не смешиваются между собой
- Теплообмен через разделительную стенку
- Несколько схем движения потоков: прямоток, противоток, перекрестный ток
Именно этот тип чаще всего встречается в промышленности и бытовых системах. К рекуперативным относятся практически все современные пластинчатые и кожухотрубные модели. Противоточная схема считается наиболее эффективной. Температурный перепад между средами остается практически постоянным по всей длине теплообменника. Рекуперативные системы используются там, где применяется чиллер для охлаждения воды, в системах кондиционирования, теплопунктах и на промышленных объектах.
Регенеративные теплообменники
Регенеративные теплообменники работают по другому принципу. Здесь есть одна поверхность нагрева, с которой поочередно контактируют горячая и холодная среды. Сначала горячий теплоноситель нагревает теплоаккумулирующую массу. Затем эту накопленную энергию забирает холодная среда. Процесс цикличный, но именно эта особенность позволяет добиться впечатляющей экономии энергии.
Главное преимущество регенеративного типа – ощутимая экономия энергоресурсов и высокий КПД установки. Эти системы способны работать с высокотемпературными средами при относительно компактных размерах конструкции.
Классический пример – воздухоподогреватели доменных печей. Огромные вращающиеся барабаны с насадкой сначала нагреваются горячими дымовыми газами. После поворота секции уже холодный воздух проходит через разогретую насадку и нагревается перед подачей в печь. Такая схема существенно повышает КПД энергетических установок.
Смесительные теплообменники
Смесительные теплообменники допускают непосредственный контакт сред. Горячая и холодная жидкости смешиваются между собой, выравнивая температуру. Это самый простой способ теплообмена. Но он применим только там, где смешение не критично для технологического процесса.
Типичные примеры использования – градирни на теплоэлектроцентралях, деаэраторы котельных, скрубберы для очистки газов и системы охлаждения водой. Яркий пример смесительного типа – градирни на ТЭЦ. Горячая вода распыляется в виде струй и капель. Навстречу ей подается воздух. Происходит интенсивное испарение, и температура воды снижается. Еще один вариант – деаэраторы для удаления растворенных газов из воды.
Виды теплообменников по конструктивному исполнению
Помимо принципа действия, существует классификация по конструкции. Виды теплообменников различаются формой теплообменной поверхности, способом организации потоков и методами изготовления. Рассмотрим основные типы подробнее.
Пластинчатые теплообменники: какие бывают теплообменники этого типа
Пластинчатая конструкция завоевала огромную популярность благодаря компактности и высокой эффективности. Основа таких устройств – пакет тонких металлических пластин с гофрированной поверхностью.
Конструктивные элементы:
- Штампованные пластины из нержавеющей стали (0,4-1 мм)
- Термостойкие резиновые уплотнители
- Прижимные плиты для стяжки пакета
- Патрубки для подключения теплоносителей
Пластины штампуются из листового металла. Для особо агрессивных сред используют титан или специальные сплавы. Между пластинами устанавливаются уплотнители из термостойкой резины. Они разделяют контуры и не допускают протечек. Гофры на пластинах создают турбулентность потока. Это повышает интенсивность теплопередачи и препятствует образованию отложений.
Разборные пластинчатые теплообменники
Разборные пластинчатые теплообменники – самый распространенный подвид. Их конструкция позволяет легко разобрать аппарат для чистки или ремонта. Достаточно открутить стяжные болты, сдвинуть подвижную плиту и получить доступ к пластинам. Промывка занимает минимум времени.
Преимущества разборных моделей:
- Легкая разборка для обслуживания
- Возможность замены поврежденных пластин
- Добавление новых пластин для увеличения мощности
- Высокий КПД (93-95%)
- Компактные размеры
Такие модели широко применяются в системах отопления и горячего водоснабжения. Их устанавливают в теплопунктах жилых домов, на промышленных объектах, в бассейнах. Разборная конструкция упрощает обслуживание, хотя резиновые прокладки требуют периодической замены.
Паяные пластинчатые теплообменники
Паяные пластинчатые теплообменники отличаются более прочным соединением пластин. Их спаивают медью или никелем в вакуумной печи. Получается монолитная конструкция без резиновых уплотнений. Такие аппараты компактнее и дешевле разборных. Они выдерживают более высокое давление и температуру.
Паяные модели популярны в бытовом секторе. Их встраивают в газовые котлы, тепловые насосы, чиллеры небольшой мощности. Главный недостаток – невозможность разборки. При засорении приходится промывать химическими реагентами. А если пластина выходит из строя, весь аппарат нужно менять.
Полусварные теплообменники
Полусварные теплообменники представляют компромисс между разборными и паяными. Пластины попарно сварены между собой, но пакет можно разобрать. Одна среда движется по герметичным сварным каналам. Вторая – по каналам с резиновыми прокладками. Это позволяет работать с агрессивными жидкостями с одной стороны, сохраняя возможность обслуживания. Их используют в химической промышленности, фармацевтическом производстве и системах с высокими требованиями к герметичности.
Сварные пластинчатые теплообменники
Сварные пластинчатые теплообменники целиком сварены по контуру. Никаких прокладок нет вообще. Они применяются там, где нужна работа с высокотемпературными, агрессивными или токсичными средами. Фармацевтика, химическая промышленность, холодильные установки – типичные области применения. Устройство надежное, но дорогое и требует химической промывки.
Кожухотрубные теплообменники
Кожухотрубная конструкция появилась в начале ХХ века для нужд тепловых электростанций. С тех пор эти аппараты стали самым распространенным типом промышленного теплообменного оборудования. Конструкция состоит из пучка труб, заключенных в цилиндрический кожух.
Устройство кожухотрубного теплообменника:
- Пучок труб, закрепленных в трубных решетках
- Цилиндрический кожух (корпус)
- Крышки и распределительные камеры
- Перегородки для направления потока
- Входные и выходные патрубки
Трубы закреплены в трубных решетках с обоих концов. Одна среда движется внутри труб, вторая – в межтрубном пространстве. Теплообмен идет через стенки труб. Чаще всего используется противоточная или многоходовая схема. Перегородки в кожухе направляют поток и увеличивают турбулентность.
Теплообменники с неподвижными трубными решетками
Теплообменники с неподвижными трубными решетками – самая простая конструкция. Трубы жестко закреплены с обеих сторон кожуха. Такие аппараты надежны, просты в изготовлении и относительно дешевы. Но есть серьезное ограничение. При большой разности температур сред возникают температурные деформации. Трубы и кожух расширяются неравномерно, возникают напряжения.
Поэтому теплообменники с неподвижными решетками применяют при небольших температурных перепадах. Или используют компенсаторы – специальные гибкие вставки в кожухе. Они позволяют кожуху немного расширяться и сжиматься независимо от труб.
Теплообменники с плавающей головкой
Теплообменники с плавающей головкой решают проблему температурных деформаций. Одна трубная решетка жестко закреплена, вторая – «плавает» внутри задней крышки. При нагреве трубы свободно расширяются. Напряжений не возникает. Такая конструкция позволяет работать с большими перепадами температур и давлений.
Кроме того, пучок труб можно извлечь для чистки и ремонта. Это важно при работе с загрязненными средами. Нефтепереработка, химические производства активно используют аппараты с плавающей головкой. Конструкция сложнее и дороже, зато надежнее и универсальнее.
U-образные теплообменники
U-образные теплообменники имеют трубы, изогнутые в форме буквы U. Оба конца каждой трубы закреплены в одной трубной решетке. Конструкция автоматически компенсирует температурные расширения. Трубы могут свободно изгибаться. Аппарат получается компактным и надежным.
Недостаток – сложность чистки внутренней поверхности изогнутых труб. Механическая чистка практически невозможна, приходится использовать химические методы. Поэтому U-образные теплообменники применяют с чистыми средами.
Технические характеристики кожухотрубных аппаратов:
- Рабочее давление: до нескольких десятков МПа
- Температурный диапазон: от -30°C до +350°C и выше
- Работа с жидкостями, газами, парами
- Срок службы: 20-40 лет
Главные достоинства – надежность, прочность, возможность работы в тяжелых условиях. Они не боятся гидроударов, загрязненных сред, агрессивных химикатов. Недостатки – большие габариты, высокая металлоемкость, относительно низкий коэффициент теплопередачи по сравнению с пластинчатыми аналогами.
Другие виды теплообменников
Спиральные теплообменники
Спиральные теплообменники представляют собой два стальных листа, свернутых в спираль. Между листами образуются два канала – для горячей и холодной среды. Конструкция компактная, с хорошей турбулизацией потока. Самоочищающийся эффект спиральных каналов снижает отложения. Такие аппараты применяют в целлюлозно-бумажной промышленности, при работе с вязкими жидкостями и суспензиями.
Витые теплообменники
Витые теплообменники собираются из змеевиков – труб, изогнутых в форме спирали или зигзага. Теплоноситель движется по изогнутым трубам, а вокруг них циркулирует вторая среда. Простая конструкция, легкость изготовления. Используются в небольших установках, системах нагрева жидкого топлива, масляных системах и бытовых котельных.
Погружные теплообменники
Погружные теплообменники – это змеевик, помещенный в бак с жидкостью. Теплоноситель движется по трубам змеевика, нагревая или охлаждая жидкость в баке. Простейший и дешевый вариант. Эффективность невысокая из-за низкой скорости движения жидкости в баке. Применяются в небольших емкостях, для подогрева масла, химических реакторов.
Оросительные теплообменники
Оросительные теплообменники используют принцип стекания жидкости по трубам. Горизонтальные трубы расположены вертикальными рядами. Сверху на них льется охлаждающая вода. Внутри труб – конденсирующийся хладагент или охлаждаемая среда. Часть воды испаряется, интенсивно отводя тепло. Применяются в холодильных установках, аммиачных системах.
Воздушные теплообменники
Воздушные теплообменники передают тепло между жидкостью и воздухом. Теплоноситель движется по оребренным трубам. Воздух обдувает трубы естественной или принудительной конвекцией. Классические примеры – автомобильные радиаторы, маслоохладители, конденсаторы кондиционеров. Эффективность ниже, чем у жидкостных теплообменников. Но зато не нужна охлаждающая вода.
Блочные (графитовые) теплообменники
Блочные теплообменники изготавливаются из графитовых блоков, пропитанных смолами. Графит – отличный теплопроводник, стойкий к агрессивным средам. В блоках выполнены каналы для теплоносителей. Блоки стягиваются с уплотнениями. Применяются в химической промышленности с кислотами, щелочами, органическими растворителями.
Области применения разных видов теплообменников
Пластинчатые теплообменники в различных отраслях
Пластинчатые модели доминируют в системах теплоснабжения и ГВС. Их компактность и эффективность незаменимы в городских теплопунктах. В пищевой промышленности они обеспечивают пастеризацию молока, охлаждение пива и вина, производство соков и напитков, нагрев растительных масел. Фармацевтика использует их для точного контроля температуры реакций.
В системах HVAC пластинчатые теплообменники работают в чиллерах, фанкойлах, приточных установках. Они охлаждают воду для кондиционирования, рекуперируют тепло из вытяжного воздуха. Центры обработки данных применяют их для отвода тепла от серверов. Тепловые насосы – еще одна важная область. Геотермальные системы передают тепло от грунта в дом через пластинчатые аппараты.
Металлургия и машиностроение используют их для охлаждения масла, эмульсий, технологического оборудования. Нефтехимия применяет полусварные и сварные модели для работы с агрессивными средами. Судостроение ценит компактность пластинчатых теплообменников. На кораблях пространство ограничено, поэтому маленькие габариты критичны.
Кожухотрубные теплообменники в промышленности
Кожухотрубные теплообменники – основа тепловой энергетики. На ТЭЦ и АЭС они работают конденсаторами турбин, подогревателями питательной воды. Сетевые подогреватели в котельных – тоже кожухотрубные. Нефтепереработка невозможна без них. Ректификационные колонны, реакторы, системы охлаждения – везде кожухотрубные аппараты.
Химическая промышленность использует их для синтеза удобрений, полимеров, кислот. Газовая отрасль устанавливает на компрессорных станциях для охлаждения газа. Криогенные производства, разделение воздуха – здесь тоже кожухотрубные теплообменники. ЖКХ применяет их в центральных тепловых пунктах для подачи горячей воды и отопления в многоквартирные дома.
Специализированные теплообменники
Воздушные теплообменники работают там, где нет воды для охлаждения. Компрессорные станции, трансформаторные подстанции, передвижные установки. Они установлены на всех автомобилях, в климатической технике, холодильниках. Спиральные аппараты нашли нишу в целлюлозно-бумажной промышленности. Витые – в небольших котельных и системах подогрева топлива.
Как выбрать подходящий вид теплообменника
Выбор типа теплообменника зависит от множества факторов. Первый критерий – характеристики рабочих сред. Температура, давление, агрессивность, загрязненность. Для чистых жидкостей при умеренных параметрах подойдут пластинчатые аппараты. Они компактны, эффективны, легко обслуживаются.
Если среды агрессивные или содержат твердые частицы, лучше кожухотрубные. Они надежнее, прочнее, не боятся загрязнений. Высокое давление (свыше 2-3 МПа) – однозначно кожухотрубные. Пластинчатые на такие параметры не рассчитаны. Температуры выше 180-200°C тоже требуют кожухотрубных или сварных пластинчатых моделей.
Второй момент – требуемая мощность и габариты. Если место ограничено, пластинчатый теплообменник даст максимальную производительность при минимальных размерах. Для больших мощностей при наличии пространства кожухотрубные экономичнее. Третий фактор – стоимость владения. Пластинчатые дешевле в покупке и монтаже. Но требуют регулярной замены прокладок.
Кожухотрубные дороже изначально, зато служат десятилетиями без особого обслуживания. Если доступна только химическая промывка, выбирайте разборную конструкцию. Паяные и сварные придется чистить реагентами. Четвертый критерий – простота обслуживания. Разборные пластинчатые легко промываются механически. Достаточно разобрать и почистить пластины.
Кожухотрубные требуют специального оборудования для извлечения пучка труб. Или химической промывки без разборки. Если персонал не имеет опыта, лучше простая и надежная конструкция. Пятый момент – требования к гигиене. Пищевая и фармацевтическая промышленность предъявляют жесткие санитарные нормы. Здесь нужны полированные поверхности, отсутствие застойных зон, легкость очистки. Разборные пластинчатые идеально подходят.
Шестой фактор – энергоэффективность. Если важна экономия энергии, пластинчатые дают более высокий КПД. Температурный напор можно сделать меньше, что экономит теплоноситель. Для рекуперации тепла они незаменимы. Седьмое – возможность изменения мощности. Разборные пластинчатые позволяют добавлять или убирать пластины. Мощность легко регулируется. Кожухотрубные проектируются на конкретные параметры и не модернизируются.
Тенденции развития теплообменной техники
Современные виды теплообменников постоянно совершенствуются. Главное направление – повышение компактности и эффективности. Производители разрабатывают новые формы гофрировки пластин. Увеличивается турбулентность, растет коэффициент теплопередачи. Появляются модели с асимметричными каналами для работы с разными расходами сред.
Развиваются технологии пайки и сварки. Паяные теплообменники становятся надежнее и разнообразнее по применению. Сварные пластинчатые осваивают новые области – холодильную технику, химические производства. Совершенствуются материалы уплотнений. Новые резины выдерживают более высокие температуры и агрессивные среды.
В кожухотрубных аппаратах внедряются интенсификаторы теплообмена. Оребрение труб, специальные насадки, винтовые вставки. Они повышают турбулентность и коэффициент теплопередачи. Размеры аппаратов сокращаются при той же мощности. Развивается компьютерное моделирование. Потоки и температурные поля рассчитываются с высокой точностью. Это позволяет оптимизировать конструкцию, снизить вес и стоимость.
Большое внимание уделяется экологичности. Теплообменники должны обеспечивать максимальную рекуперацию тепла, снижая выбросы. Утечки хладагентов сводятся к минимуму. Применяются безопасные для озонового слоя вещества. Появляются «умные» системы управления. Датчики контролируют температуры, давления, расходы. Автоматика оптимизирует режимы работы, предупреждает о необходимости чистки.
Заключение
Разнообразие типов теплообменников отражает широту их применения в современной технике. Пластинчатые аппараты завоевали бытовой сектор и коммунальное хозяйство благодаря компактности и эффективности. Кожухотрубные остаются основой тяжелой промышленности и энергетики. Специализированные конструкции занимают свои ниши в химии, пищевой промышленности, холодильной технике.
Правильный выбор типа теплообменника – залог надежности и экономичности системы. Нужно учитывать не только начальную стоимость, но и затраты на эксплуатацию, обслуживание, ремонт. Современные технологии постоянно расширяют возможности теплообменного оборудования. Оно становится эффективнее, компактнее, надежнее. Это позволяет экономить энергию и ресурсы, снижать нагрузку на окружающую среду.
